Boggie suiveur agricole : quels avantages pour la récolte et le travail du sol ?
Bennes, transbordeurs, épandeurs, semoirs ou outils traînés : les machines agricoles sont devenues plus lourdes, plus larges et plus capacitaires.
Conséquence : dans les virages, les trains roulants multi-essieux fixes imposent davantage d’efforts latéraux aux pneumatiques.
Le boggie suiveur apporte une réponse simple : permettre à une partie du train roulant de mieux suivre la trajectoire du tracteur, au lieu de forcer les roues à riper sur le sol.
Essieux Bourgogne propose ses boggies suspendus en versions fixes ou suiveuses et avec différentes hauteurs de montage. Les gammes suiveuses position haute et position basse couvrent notamment des charges de 12 à 23 tonnes et des empattements de 1 200 à 1 750 mm.
Pourquoi les roues ripent-elles dans les virages ?
En ligne droite, les roues d’un tandem ou d’un boggie fixe travaillent naturellement dans le même axe. En virage, c’est différent : chaque roue devrait suivre un rayon légèrement différent, alors qu’elles restent parallèles au châssis.
Le pneumatique doit donc se déformer et glisser latéralement. C’est le ripage. Plus la machine est lourde, le virage serré et les pneumatiques larges, plus ces contraintes peuvent devenir importantes.
Une technologie ancienne, devenue incontournable avec les grosses machines
L’idée n’est pas nouvelle. Un brevet consacré à des boggies auto-directeurs pour remorques a été déposé dès 1974 et publié en France en 1975. Mais c’est surtout avec l’augmentation des capacités des machines agricoles que la technologie s’est développée à grande échelle. L’arrivée sur le marché des essieux suiveurs date des années 1990, pour répondre au développement de machines à deux essieux équipées de roues toujours plus grandes et plus larges.
Comment fonctionne un boggie suiveur ?
Le boggie conserve son rôle de répartition de charge et de suspension.
La fonction suiveuse ajoute la possibilité pour les roues de l’essieu concerné de s’orienter lorsque la machine entre en courbe. Elles se rapprochent ainsi de leur trajectoire réelle au lieu de rester systématiquement parallèles au châssis.
Essieu suiveur et direction forcée : quelle différence ?
Un essieu suiveur libre s’oriente principalement grâce aux efforts générés entre le pneumatique et le sol. Une direction forcée commande au contraire l’orientation des roues en fonction de l’angle entre le tracteur et la machine. La seconde solution offre davantage de maîtrise, notamment en marche arrière, mais son intégration est aussi plus complexe.
Le bon choix dépend donc d’abord du comportement attendu de la machine.
Récolte : limiter le ripage lorsque la charge augmente
La récolte constitue un cas d’usage évident.
Un transbordeur ou une benne céréalière réalise de nombreux allers-retours et demi-tours avec une charge élevée. Avec un boggie fixe, les pneumatiques doivent absorber les efforts transversaux à chaque changement de direction. Avec une fonction suiveuse, les roues accompagnent davantage le virage : moins de ripage, moins de sollicitations latérales et une machine plus naturelle à manœuvrer.
Il faut néanmoins être précis : le boggie suiveur ne supprime pas à lui seul le tassement. Le tassement vertical dépend surtout de la charge par roue, du pneumatique, de sa pression et de l’état du sol. La direction suiveuse agit principalement sur le cisaillement latéral en virage.

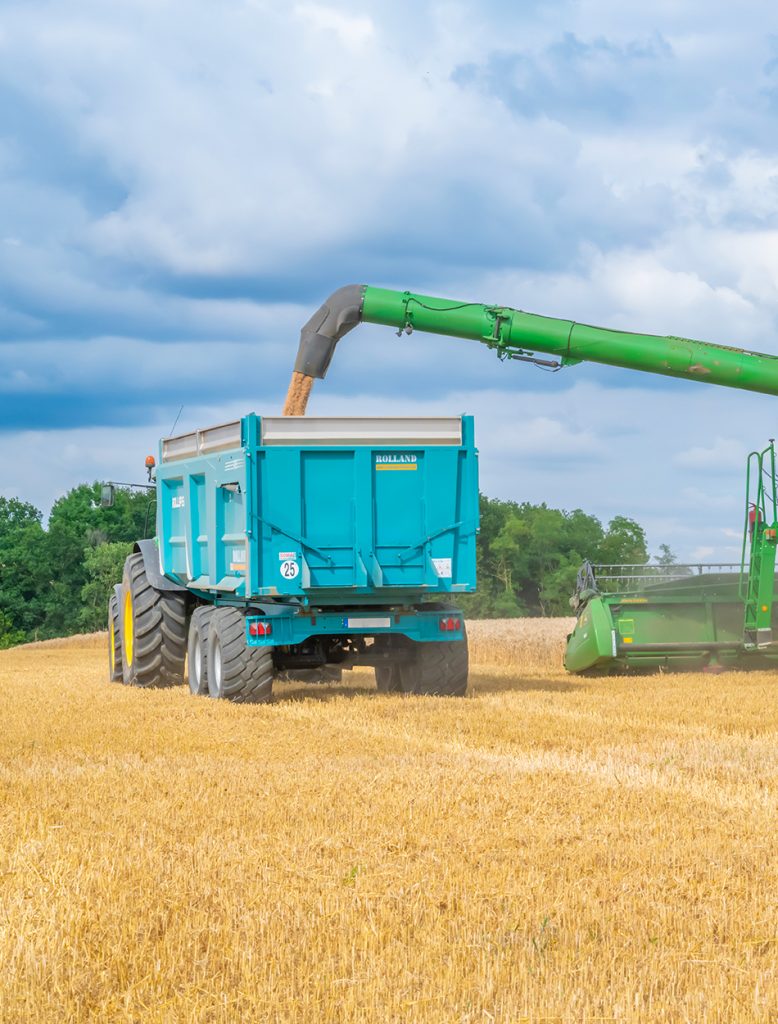

Un transbordeur de récolte
Cas d’usage
Imaginons un transbordeur de forte capacité travaillant entre la moissonneuse et les semi-remorques stationnées en bordure de parcelle.
Chargé, il effectue plusieurs dizaines de demi-tours pendant la journée.
Sur un boggie fixe, les roues arrière ripent davantage en tournière.
L’utilisation d’un boggie suiveur ne change pas la charge utile. Elle améliore surtout la façon dont cette charge se déplace dans le virage.
Résultat recherché : moins de ripage des pneumatiques et moins d’efforts transversaux sur le train roulant.
Travail du sol : accompagner les outils de grande largeur
Le même principe intéresse les déchaumeurs, cultivateurs et semoirs traînés. Plus un outil est long et large, plus son train roulant influence sa trajectoire dans les courbes et en bout de champ. Un train entièrement fixe a tendance à couper la courbe du tracteur. Un essieu directeur permet au contraire à la machine de mieux accompagner ce changement de direction.

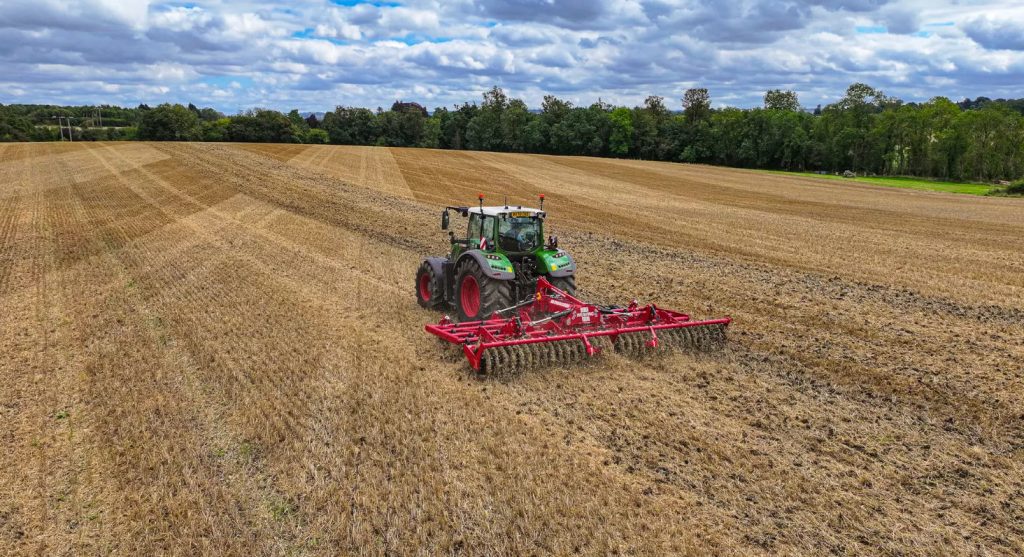

Un semoir ou cultivateur traîné
À lire également :
Plateaux agricoles, simple, double ou triple essieux : comment choisir ?
Cas d'usage
Prenons un outil de grande largeur équipé d’un train roulant important.
En bout de champ, le tracteur tourne alors que les roues fixes de l’outil tendent à poursuivre leur trajectoire.
Cela génère des efforts transversaux dans les pneumatiques et le châssis.
Une fonction suiveuse permet au train roulant de mieux accompagner le virage et de limiter ces contraintes.
Ici encore, le dimensionnement ne dépend pas uniquement du tonnage : empattement, pneumatiques, centre de gravité, largeur de l’outil et comportement en marche arrière doivent être étudiés ensemble.
Cette logique rejoint celle du choix entre simple, double ou triple essieux.
Quand choisir un boggie suiveur ?
Son intérêt augmente lorsque plusieurs contraintes se cumulent :
- charge importante, plusieurs essieux, pneumatiques larges et manœuvres fréquentes.
- Bennes, transbordeurs, épandeurs et certains outils traînés sont donc naturellement concernés.
À l’inverse, sur une machine compacte réalisant peu de virages serrés, un train fixe peut rester plus simple et parfaitement pertinent. Le point essentiel est de penser le train roulant dès la conception de la machine. Charge, pneumatiques, voie, empattement, suspension, freinage et fonction suiveuse interagissent directement. Le bureau d’études Essieux Bourgogne intègre ces paramètres dans le dimensionnement et le développement des trains roulants.
Boggie suiveur position haute ou position basse ?
La différence ne porte pas sur le principe de direction.
Dans les deux cas, la fonction suiveuse vise à améliorer le comportement du train roulant dans les virages. La distinction concerne surtout la hauteur de montage et l’intégration du boggie dans le châssis.

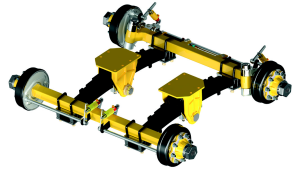

- Position basse
Privilégiée lorsque la hauteur sous châssis est restreinte et que l’enveloppe du pneu impose un point d’ancrage abaissé. Voir les boggies suiveurs position basse - Position haute
Adaptée aux architectures de châssis offrant un dégagement vertical plus important. Voir les boggies suiveurs position haute
Penser le train roulant comme un système global
Un boggie suiveur ne s’ajoute pas à la dernière minute. Son efficacité repose sur une cohérence globale validée dès la conception :
La suspension : Lames, parabolique ou hydraulique selon la vitesse (30 ou 40 km/h).
Le pneumatique : Pression, largeur et rayon sous charge.
La géométrie : Empattement, voie et centre de gravité.
À retenir
Moins de contraintes : Le boggie suiveur fait pivoter les roues au lieu de les forcer à déraper.
Économie : Vous prolongez la durée de vie des pneumatiques et préservez la mécanique du châssis.
Sur-mesure : L’intégration (position haute/basse, type de suspension) doit être étudiée dès la phase de modélisation 3D avec votre bureau d’études.
FAQ – Tout savoir sur le boggie suiveur agricole
C’est un train roulant à deux essieux dont l’un des essieux est articulé pour pivoter dans les virages. Son rôle est d’aligner les roues dans la courbe du tracteur pour éliminer le ripage (dérapage) des pneumatiques sur le sol.
Le suiveur libre oriente ses roues naturellement grâce à la friction du pneu sur le sol lors des virages en marche avant. La direction forcée est pilotée (hydrauliquement ou électroniquement) selon l’angle du tracteur, ce qui permet de conserver le contrôle de la trajectoire même en marche arrière.
En marche arrière, un suiveur libre a tendance à braquer à l’envers. Il doit donc être impérativement verrouillé dans l’axe à l’aide d’un vérin hydraulique commandé depuis la cabine du tracteur avant toute manœuvre de recul.
Les performances de braquage sont identiques. Le choix dépend uniquement de la géométrie de votre châssis : la position basse est privilégiée quand l’espace vertical sous la machine est réduit, tandis que la position haute convient aux structures offrant plus de dégagement.
Non. Le tassement vertical (en profondeur) dépend du poids total, de la largeur des pneus et de leur pression. Le suiveur supprime en revanche le cisaillement latéral (le râpage de la terre en surface), préservant ainsi la couche végétale en bout de champ.
Pas systématiquement. Il est vivement recommandé sur les machines lourdes ou longues effectuant des demi-tours fréquents (bennes, transbordeurs, épandeurs, grands semoirs). Sur un matériel compact réalisant peu de virages serrés, un boggie fixe reste une solution simple et très économique.
